शैल और ट्यूब कंडेनसर
शेल और ट्यूब कंडेनसर में एक मजबूत शेल होता है जिसमें उत्कृष्ट ताप हस्तांतरण दक्षता के लिए उच्च प्रदर्शन ट्यूबों की एक श्रृंखला होती है। एक बैफल सिस्टम कूलिंग माध्यम के प्रवाह को अनुकूलित करता है, जिससे मांग वाले वातावरण में भी इष्टतम ताप अपव्यय सुनिश्चित होता है। बहुमुखी प्रतिभा को ध्यान में रखते हुए डिज़ाइन किया गया, यह प्रक्रिया द्रव और शीतलन मीडिया की एक विस्तृत श्रृंखला को समायोजित कर सकता है, जिससे यह उद्योगों में एक बहुमुखी विकल्प बन जाता है।
उत्पाद का परिचय
हमें क्यों चुनें
व्यावसायिक डिज़ाइन अनुभव
मानक मॉडल के लिए, हम भाग संख्या के अनुसार कूलर प्रदान कर सकते हैं; कस्टम डिजाइन के लिए, विभिन्न आवश्यकताओं के लिए अलग डिजाइन, हम आपके लिए सबसे अच्छा समाधान प्रदान कर सकते हैं।
उत्तम बिक्री के बाद सेवा
पूरे दिल से आम ग्राहकों के लिए बिक्री के बाद सेवा प्रदान करता है।
पेशेवर टीम
हम एक टीम हैं, हम एक परिवार हैं, हम आपके विश्वास के बदले में सद्भावना में हैं।
ग्राहक-उन्मुख सेवाएं प्रदान करने का आनंद लें
ग्राहक पहले सेवा प्रदान करें, आपकी संतुष्टि हमारा सेवा लक्ष्य है।

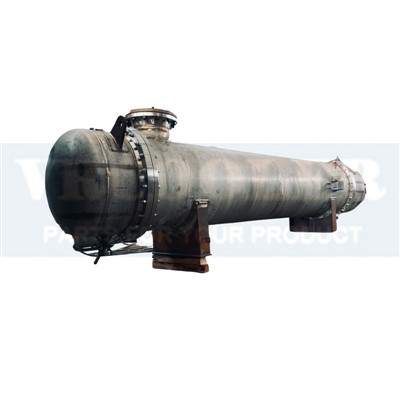

शेल और ट्यूब कंडेनसर क्या है?
शेल और ट्यूब कंडेनसर में एक मजबूत शेल होता है जिसमें उत्कृष्ट ताप हस्तांतरण दक्षता के लिए उच्च प्रदर्शन ट्यूबों की एक श्रृंखला होती है। एक बैफल सिस्टम कूलिंग माध्यम के प्रवाह को अनुकूलित करता है, जिससे मांग वाले वातावरण में भी इष्टतम ताप अपव्यय सुनिश्चित होता है। बहुमुखी प्रतिभा को ध्यान में रखते हुए डिज़ाइन किया गया, यह प्रक्रिया द्रव और शीतलन मीडिया की एक विस्तृत श्रृंखला को समायोजित कर सकता है, जिससे यह उद्योगों में एक बहुमुखी विकल्प बन जाता है।
शैल और ट्यूब कंडेनसर को लंबे समय तक सेवा देने के लिए सावधानीपूर्वक डिजाइन किया गया है और इसका टिकाऊ निर्माण विभिन्न दबाव और तापमान में उतार-चढ़ाव को झेल सकता है, जिससे रखरखाव की आवश्यकता कम हो जाती है। सफाई और पाइपवर्क प्रतिस्थापन सरल है, जिससे निरंतर प्रदर्शन और विस्तारित उत्पाद जीवन सुनिश्चित होता है।
संबंधित उत्पाद

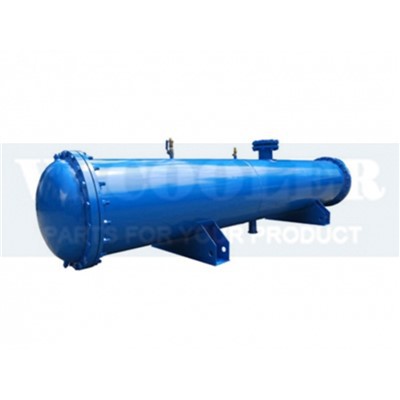

शैल और ट्यूब वाष्पीकरणकर्ता, जिसे ट्यूबलर हीट एक्सचेंजर के रूप में भी जाना जाता है। ट्यूब बंडल की दीवार के खोल में दीवार-प्रकार हीट एक्सचेंजर की गर्मी हस्तांतरण सतह के रूप में बंद है। यह हीट एक्सचेंजर संरचना एक अपेक्षाकृत सरल, विश्वसनीय संचालन है, जो विभिन्न संरचनात्मक सामग्रियों (मुख्य रूप से धातु सामग्री) के निर्माण में उपलब्ध है, उच्च तापमान और उच्च दबाव पर इस्तेमाल किया जा सकता है, वर्तमान में सबसे व्यापक रूप से इस्तेमाल किया जाने वाला प्रकार है। शैल और ट्यूब हीट एक्सचेंजर पेट्रोकेमिकल, इलेक्ट्रिक पावर और अन्य उद्योगों के लिए एक महत्वपूर्ण उपकरण है।

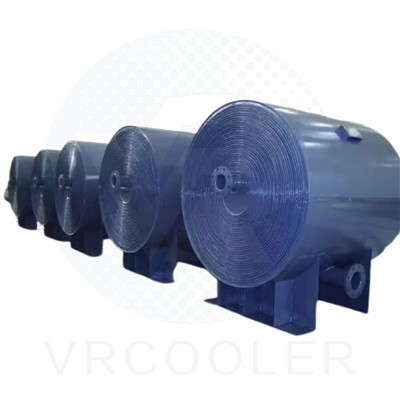

प्लेट और शेल हीट एक्सचेंजर प्लेट बीम और शेल दो भागों से बना एक प्लेट शीट समूह है। प्लेट समूह को आर्गन आर्क वेल्डिंग या प्लाज्मा वेल्डिंग द्वारा वेल्डेड किया जाता है।
प्लेट और शैल प्रकार हीट एक्सचेंजर में उच्च गर्मी हस्तांतरण दक्षता, अंत में छोटे तापमान अंतर, उच्च तापमान प्रतिरोध, उच्च दबाव प्रतिरोध, अच्छा सीलिंग प्रदर्शन, कम दबाव ड्रॉप, छोटे पदचिह्न, सुरक्षित और भरोसेमंद, कॉम्पैक्ट संरचना, प्लेट हीट एक्सचेंजर और शैल और ट्यूब हीट एक्सचेंजर दोनों फायदे हैं, यह एक नए प्रकार का उच्च दक्षता वाला हीट एक्सचेंजर है।
शेल और ट्यूब कंडेनसर - उच्च दक्षता वाली हीट एक्सचेंज तकनीक जिसे अनुप्रयोगों की एक विस्तृत श्रृंखला में बेहतर प्रदर्शन देने के लिए डिज़ाइन किया गया है। Vrcooler शेल और ट्यूब कंडेनसर में एक मजबूत शेल होता है जिसमें उत्कृष्ट हीट ट्रांसफर दक्षता के लिए उच्च प्रदर्शन ट्यूबों की एक श्रृंखला होती है।

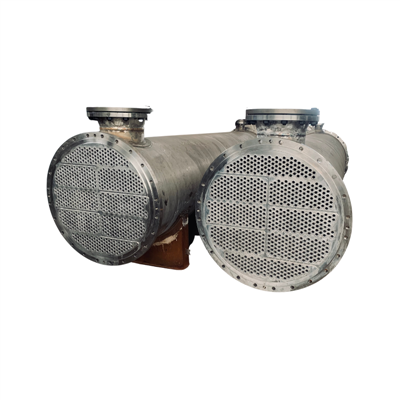

शेल और ट्यूब हीट एक्सचेंजर तेल रिफाइनरियों और अन्य बड़ी रासायनिक प्रक्रियाओं में सबसे व्यापक रूप से मान्यता प्राप्त हीट एक्सचेंजर है, और यह इसके लिए उपयुक्त है
उच्च दबाव अनुप्रयोगों.
इस तरह के हीट एक्सचेंजर में एक शेल (एक बड़ा दबाव पोत) होता है जिसके अंदर ट्यूबों का एक बंडल होता है। एक तरल पदार्थ ट्यूबों के माध्यम से जाता है, और दूसरा तरल पदार्थ ट्यूबों (शेल के माध्यम से) के ऊपर से बहता है ताकि दो तरल पदार्थों के बीच गर्मी स्थानांतरित हो सके।
शेल और ट्यूब हीट एक्सचेंजर का आसान डिज़ाइन इसे कई तरह के अनुप्रयोगों के लिए एकदम सही कूलिंग समाधान बनाता है। स्टेनलेस स्टील शेल और ट्यूब हीट एक्सचेंजर्स का मुख्य अनुप्रयोग इंजन, ट्रांसमिशन और हाइड्रोलिक पावर पैक में हाइड्रोलिक द्रव और तेल को ठंडा करना है। सामग्रियों का सही निर्णय लेने से उनका उपयोग अन्य माध्यमों को ठंडा या गर्म करने के लिए भी किया जा सकता है, उदाहरण के लिए, स्विमिंग पूल का पानी या चार्ज एयर।
शैल और ट्यूब हीट एक्सचेंजर का उपयोग करने का मुख्य लाभ यह है कि उनकी सर्विसिंग अक्सर आसान होती है।
शैल और ट्यूब कंडेनसर के लाभ
अच्छा ताप स्थानांतरण:पतली दीवार वाले स्टील के खोल के उपयोग के कारण, गर्मी हस्तांतरण प्रभाव अच्छा होता है, जबकि शीतलन माध्यम के रूप में पानी का उपयोग, कंडेनसर के तापमान को बहुत कम कर सकता है। इस प्रकार का हीट एक्सचेंजर आकार में छोटा और वजन में हल्का होता है, जिससे इसे स्थापित करना और हटाना आसान होता है।
ऊर्ध्वाधर स्थापना, छोटे पदचिह्न:शैल और ट्यूब कंडेनसर को लंबवत रूप से स्थापित किया जा सकता है, इसका फुटप्रिंट छोटा होता है, तथा इसे बाहर भी स्थापित किया जा सकता है, यह घर के अंदर फर्श की जगह नहीं लेता है।
मजबूत संक्षारण प्रतिरोध:स्टेनलेस स्टील सामग्री विनिर्माण खोल का उपयोग, और वेल्डिंग प्रक्रिया में आर्गन आर्क वेल्डिंग वेल्डिंग मोल्डिंग का उपयोग करते हुए, इसलिए संक्षारण प्रतिरोध मजबूत है। सरल और कॉम्पैक्ट संरचना, अच्छा सीलिंग प्रदर्शन और अन्य विशेषताएं भी इसे विभिन्न संक्षारक मीडिया हीटिंग या कूलिंग अवसरों में रासायनिक उत्पादन के लिए उपयुक्त बनाती हैं।
ठंडा पानी ऊपर से नीचे की ओर सीधा बहता है:जंग और गंदगी को हटाना आसान है, और सफाई करते समय उपकरणों के संचालन को रोकना आवश्यक नहीं है, और शीतलन पानी की पानी की गुणवत्ता उच्च की आवश्यकता नहीं है।
क्षैतिज प्लेसमेंट, जल प्रवाह बहु-मार्ग प्रवाह:उच्च प्रवाह दर, पानी के आयात और निर्यात के बीच तापमान अंतर, ठंडा पानी की मात्रा को कम कर सकता है। ठंडा पानी का तापमान 4-6 डिग्री है, गर्मी हस्तांतरण गुणांक ऊर्ध्वाधर से अधिक है। कॉम्पैक्ट संरचना, छोटे पदचिह्न।
सरल संरचना, निर्माण में आसान:उच्च तापीय चालकता, सरल संरचना, निर्माण में आसान के साथ शैल और ट्यूब कंडेनसर। जब पानी का प्रवाह दर 1 ~ 2 मीटर / सेकंड है, तो गर्मी हस्तांतरण गुणांक 800kcal / (m²-h- डिग्री) तक पहुंच सकता है।
शैल और ट्यूब कंडेनसर के परिचालन संबंधी विचार
प्रवाह व्यवस्था
कंडेनसर शेल और ट्यूब में, प्रवाह व्यवस्था के दो मुख्य प्रकार होते हैं: समानांतर प्रवाह और प्रतिप्रवाह। समानांतर प्रवाह तब होता है जब रेफ्रिजरेंट और ठंडा पानी दोनों एक ही दिशा में बहते हैं, जबकि प्रतिप्रवाह तब होता है जब वे विपरीत दिशाओं में बहते हैं।
समानांतर प्रवाह का उपयोग आम तौर पर उन स्थितियों में किया जाता है जहाँ ठंडा करने वाला पानी रेफ्रिजरेंट की तुलना में काफी ठंडा होता है, क्योंकि यह अधिक कुशल ऊष्मा हस्तांतरण की अनुमति देता है। हालाँकि, इसके परिणामस्वरूप उच्च दबाव में गिरावट हो सकती है और यह सभी अनुप्रयोगों के लिए उपयुक्त नहीं हो सकता है।
दूसरी ओर, काउंटरफ्लो उन स्थितियों के लिए बेहतर है, जहाँ ठंडा करने वाला पानी रेफ्रिजरेंट से थोड़ा ठंडा होता है। इससे दबाव में कमी तो होती है, लेकिन यह गर्मी को स्थानांतरित करने में उतना कुशल नहीं हो सकता है।
दबाव में गिरावट
कंडेनसर शेल और ट्यूब के संचालन में दबाव में कमी एक महत्वपूर्ण विचार है। यह दबाव में कमी को संदर्भित करता है जो सिस्टम के माध्यम से रेफ्रिजरेंट और कूलिंग वॉटर के प्रवाह के कारण होता है।
उच्च दबाव में गिरावट के परिणामस्वरूप दक्षता में कमी और ऊर्जा की खपत में वृद्धि हो सकती है। यह समय के साथ सिस्टम को नुकसान भी पहुंचा सकता है। इसलिए, यह सुनिश्चित करना महत्वपूर्ण है कि दबाव में गिरावट स्वीकार्य सीमा के भीतर रखी जाए।
ऐसे कई कारक हैं जो दबाव में कमी में योगदान कर सकते हैं, जिसमें रेफ्रिजरेंट और कूलिंग वॉटर की प्रवाह दर, ट्यूबों का व्यास और ट्यूबों की लंबाई शामिल है। इन कारकों पर सावधानीपूर्वक विचार करके और सिस्टम को तदनुसार डिज़ाइन करके, दबाव में कमी को कम करना और इष्टतम प्रदर्शन सुनिश्चित करना संभव है।
शैल और ट्यूब कंडेनसर ऊष्मा स्थानांतरण सिद्धांत
संघनन ऊष्मा स्थानांतरण
शेल और ट्यूब कंडेनसर में, वाष्प ट्यूबों की बाहरी सतह पर संघनित होती है, जिससे ट्यूबों के अंदर बहने वाले ठंडे पानी में गर्मी निकलती है। संघनन के दौरान ऊष्मा का स्थानांतरण एक जटिल प्रक्रिया है जिसमें गुप्त ऊष्मा और संवेदी ऊष्मा का स्थानांतरण शामिल होता है। गुप्त ऊष्मा स्थानांतरण तब होता है जब वाष्प तरल में चरण बदलता है, जबकि संवेदी ऊष्मा स्थानांतरण वाष्प और ठंडे पानी के बीच तापमान अंतर के कारण होता है।
संघनन ऊष्मा स्थानांतरण की दर कई कारकों पर निर्भर करती है, जिसमें वाष्प और शीतलन जल के भौतिक गुण, संघनित्र की ज्यामिति और वाष्प और शीतलन जल की प्रवाह दर शामिल हैं। ऊष्मा स्थानांतरण गुणांक, जो ऊष्मा स्थानांतरण प्रक्रिया की दक्षता का एक माप है, भी इन कारकों से प्रभावित होता है।
समग्र ऊष्मा स्थानांतरण गुणांक
समग्र ऊष्मा स्थानांतरण गुणांक (U) शेल और ट्यूब कंडेनसर में ऊष्मा स्थानांतरण प्रक्रिया की समग्र दक्षता का एक माप है। यह कंडेनसर के वाष्प और शीतलन जल दोनों पक्षों पर ऊष्मा स्थानांतरण के प्रतिरोधों को ध्यान में रखता है। समग्र ऊष्मा स्थानांतरण गुणांक की गणना निम्नलिखित समीकरण का उपयोग करके की जाती है:
U = 1 / ((1 / h_i) + (t_i / k) + (t_o / k) + (1 / h_o))
जहाँ h_i और h_o क्रमशः वाष्प और शीतलन जल पक्षों पर ऊष्मा स्थानांतरण गुणांक हैं, t_i और t_o ट्यूब और शेल दीवारों की मोटाई हैं, और k ट्यूब सामग्री की तापीय चालकता है।
सामान्य तौर पर, उच्च समग्र ऊष्मा स्थानांतरण गुणांक एक अधिक कुशल ऊष्मा स्थानांतरण प्रक्रिया को इंगित करता है, जिसके परिणामस्वरूप कंडेनसर का आकार छोटा होता है और ऊर्जा की खपत कम होती है। इसलिए, उच्चतम संभव समग्र ऊष्मा स्थानांतरण गुणांक प्राप्त करने के लिए कंडेनसर के डिज़ाइन को अनुकूलित करना महत्वपूर्ण है।
शैल और ट्यूब कंडेनसर का रखरखाव और सफाई
फाउलिंग और स्केलिंग
फाउलिंग और स्केलिंग कंडेनसर शेल और ट्यूब सिस्टम में होने वाली आम समस्याएं हैं, जिससे दक्षता में कमी, ऊर्जा लागत में वृद्धि और संभावित उपकरण क्षति हो सकती है। फाउलिंग का मतलब ट्यूब की सतह पर गंदगी, मलबे और अन्य पदार्थों का जमा होना है, जबकि स्केलिंग ट्यूब की दीवारों पर खनिज जमा होने का निर्माण है।
गंदगी और स्केलिंग को रोकने के लिए, नियमित रखरखाव और सफाई आवश्यक है। इसमें गंदगी या स्केलिंग के संकेतों के लिए सिस्टम का निरीक्षण करना और बिल्डअप की गंभीरता के आधार पर सफाई कार्यक्रम लागू करना शामिल हो सकता है। कुछ मामलों में, जिद्दी जमा को हटाने के लिए रासायनिक उपचार आवश्यक हो सकता है।
सफाई तकनीक
कंडेनसर शेल और ट्यूब सिस्टम से गंदगी और स्केलिंग को हटाने के लिए कई सफाई तकनीकें इस्तेमाल की जा सकती हैं। इनमें यांत्रिक सफाई, रासायनिक सफाई और उच्च दबाव वाले पानी की सफाई शामिल है।
यांत्रिक सफाई में ट्यूब की सतह से गंदगी और स्केलिंग को शारीरिक रूप से हटाने के लिए ब्रश, स्क्रैपर या अन्य उपकरणों का उपयोग शामिल है। रासायनिक सफाई में जमाव को भंग करने के लिए एक विशिष्ट रासायनिक घोल का उपयोग किया जाता है, जबकि उच्च दबाव वाले पानी की सफाई में जमाव को दूर करने के लिए उच्च दबाव वाले पानी के जेट का उपयोग शामिल है।
यह ध्यान रखना महत्वपूर्ण है कि इस्तेमाल की जाने वाली सफाई तकनीक गंदगी या स्केलिंग के प्रकार और गंभीरता पर निर्भर करेगी। किसी विशिष्ट सिस्टम के लिए सबसे उपयुक्त सफाई विधि पर मार्गदर्शन के लिए किसी पेशेवर तकनीशियन या निर्माता से परामर्श करना अनुशंसित है।
कंडेनसर शेल और ट्यूब प्रणालियों के नियमित रखरखाव और सफाई से गंदगी और स्केलिंग को रोकने में मदद मिल सकती है, जिससे इष्टतम प्रदर्शन और ऊर्जा दक्षता सुनिश्चित हो सकती है।
परीक्षण विधियाँ
कंडेनसर शेल और ट्यूब का प्रदर्शन मूल्यांकन सिस्टम के कुशल संचालन को सुनिश्चित करने के लिए महत्वपूर्ण है। कंडेनसर शेल और ट्यूब के प्रदर्शन का मूल्यांकन करने के लिए उपयोग की जाने वाली परीक्षण विधियों में शामिल हैं:
• ऊष्मा स्थानांतरण गुणांक माप
• दबाव ड्रॉप माप
• फाउलिंग फैक्टर माप
ऊष्मा स्थानांतरण गुणांक माप में गर्म तरल पदार्थ से ठंडे तरल पदार्थ में ऊष्मा स्थानांतरण की दर निर्धारित करना शामिल है। दबाव ड्रॉप माप में कंडेनसर में दबाव ड्रॉप का निर्धारण करना शामिल है। फाउलिंग फैक्टर माप में कंडेनसर के फाउलिंग प्रतिरोध का निर्धारण करना शामिल है।
प्रदर्शन मेट्रिक्स
कंडेनसर शेल और ट्यूब के प्रदर्शन का मूल्यांकन विभिन्न प्रदर्शन मेट्रिक्स का उपयोग करके किया जा सकता है, जिनमें शामिल हैं:
• समग्र ताप स्थानांतरण गुणांक (यू)।
• ऊष्मा स्थानांतरण दर (Q).
• प्रभावशीलता (ε).
• प्रदर्शन गुणांक (सीओपी).
समग्र ऊष्मा स्थानांतरण गुणांक (U) गर्म और ठंडे तरल पदार्थों के बीच समग्र ऊष्मा स्थानांतरण दर का माप है। ऊष्मा स्थानांतरण दर (Q) गर्म और ठंडे तरल पदार्थों के बीच स्थानांतरित ऊष्मा की मात्रा का माप है। प्रभावशीलता (ε) वास्तविक ऊष्मा स्थानांतरण दर और अधिकतम संभव ऊष्मा स्थानांतरण दर के अनुपात का माप है। प्रदर्शन गुणांक (COP) सिस्टम की दक्षता का माप है।
शैल और ट्यूब कंडेनसर का डिजाइन और निर्माण
प्रमुख तत्व
शेल और ट्यूब कंडेनसर का इस्तेमाल औद्योगिक अनुप्रयोगों में वाष्प को तरल में संघनित करने के लिए व्यापक रूप से किया जाता है। शेल और ट्यूब कंडेनसर के मुख्य घटकों में एक शेल, ट्यूब, ट्यूब शीट, बैफल्स और एक बंडल सपोर्ट प्लेट शामिल हैं। शेल एक बेलनाकार बर्तन है जिसमें ट्यूब होते हैं और यह कंडेनसर के लिए एक आवास के रूप में कार्य करता है। ट्यूब आमतौर पर तांबे, पीतल या स्टेनलेस स्टील से बने होते हैं और शेल के भीतर एक बंडल में व्यवस्थित होते हैं। ट्यूब शीट शेल के प्रत्येक छोर पर स्थित होती हैं और ट्यूब को सहारा देने और सील करने का काम करती हैं। बैफल्स का उपयोग द्रव के प्रवाह को निर्देशित करने और गर्मी हस्तांतरण दक्षता बढ़ाने के लिए किया जाता है। बंडल सपोर्ट प्लेट शेल के निचले भाग में स्थित होती है और ट्यूब बंडल के वजन को सहारा देती है।
निर्माण की सामग्री
शेल और ट्यूब कंडेनसर के निर्माण की सामग्री अनुप्रयोग और संभाले जा रहे तरल पदार्थों पर निर्भर करती है। शेल और ट्यूब शीट आमतौर पर कार्बन स्टील, स्टेनलेस स्टील या दोनों के संयोजन से बने होते हैं। ट्यूब आमतौर पर तांबे, पीतल या स्टेनलेस स्टील से बने होते हैं। सामग्री का चुनाव तरल पदार्थों की संक्षारकता, ऑपरेटिंग तापमान और दबाव और सामग्री की लागत जैसे कारकों पर निर्भर करता है।
शैल और ट्यूब कंडेनसर के प्रकार
शैल और ट्यूब कंडेनसर को क्षैतिज या ऊर्ध्वाधर अभिविन्यास के साथ डिज़ाइन किया जा सकता है। अभिविन्यास का विकल्प उपलब्ध स्थान, उपयोग किए जा रहे द्रव के प्रकार और प्रवाह दर पर निर्भर करता है। क्षैतिज कंडेनसर आमतौर पर कम से मध्यम प्रवाह दरों के लिए उपयोग किए जाते हैं, जबकि ऊर्ध्वाधर कंडेनसर उच्च प्रवाह दरों के लिए उपयोग किए जाते हैं। जब स्थान सीमित होता है तो ऊर्ध्वाधर कंडेनसर को भी प्राथमिकता दी जाती है।
फिक्स्ड ट्यूब शीट
एक निश्चित ट्यूब शीट कंडेनसर में, ट्यूब को ट्यूब शीट पर फिक्स किया जाता है, जिसे फिर शेल में वेल्डेड किया जाता है। इस प्रकार का कंडेनसर सरल और लागत प्रभावी है, लेकिन इसमें सीमित लचीलापन है। ट्यूब शीट केवल कुछ सीमाओं के भीतर ही फैल या सिकुड़ सकती है, जिससे थर्मल तनाव पैदा हो सकता है और कंडेनसर का जीवनकाल कम हो सकता है।
यू-ट्यूब डिजाइन
यू-ट्यूब कंडेनसर में, ट्यूबों को यू-आकार में मोड़ा जाता है और ट्यूब शीट पर स्थिर किया जाता है। यह डिज़ाइन थर्मल विस्तार और संकुचन की अनुमति देता है, जो ट्यूब शीट पर तनाव को कम करता है और कंडेनसर के जीवनकाल को बढ़ाता है। यू-ट्यूब कंडेनसर का उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहाँ थर्मल साइकलिंग अक्सर होती है।
फ़्लोटिंग हेड प्रकार
फ्लोटिंग हेड कंडेनसर में ट्यूब शीट शेल से फिक्स नहीं होती है, और ट्यूब बंडल शेल के भीतर स्वतंत्र रूप से घूम सकता है। यह डिज़ाइन आसान रखरखाव और सफाई की अनुमति देता है, लेकिन यह फिक्स्ड ट्यूब शीट कंडेनसर की तुलना में अधिक महंगा है। फ्लोटिंग हेड कंडेनसर आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहाँ बार-बार सफाई की आवश्यकता होती है।
शैल और ट्यूब कंडेनसर का थर्मल और हाइड्रोलिक डिजाइन
शेल और ट्यूब कंडेनसर की हीट ड्यूटी की गणना प्रक्रिया द्रव के द्रव्यमान प्रवाह दर और द्रव के इनलेट और आउटलेट के बीच तापमान अंतर के आधार पर की जाती है। ऊष्मा हस्तांतरण गुणांक, जो द्रव के भौतिक गुणों पर निर्भर करता है, को भी ध्यान में रखा जाता है। हीट ड्यूटी की गणना निम्नलिखित समीकरण का उपयोग करके की जा सकती है:
क्यू=मी * सीपी * ΔT
जहाँ Q ऊष्मा कर्तव्य है, m प्रक्रिया तरल पदार्थ की द्रव्यमान प्रवाह दर है, Cp तरल पदार्थ की विशिष्ट ऊष्मा क्षमता है, और ΔT तरल पदार्थ के इनलेट और आउटलेट के बीच तापमान का अंतर है।
शेल और ट्यूब कंडेनसर में दबाव में गिरावट डिजाइन प्रक्रिया में विचार करने के लिए एक महत्वपूर्ण कारक है। दबाव में गिरावट तरल पदार्थ के घर्षण प्रतिरोध के कारण होती है क्योंकि यह ट्यूब और शेल के माध्यम से बहता है। दबाव में गिरावट की गणना निम्नलिखित समीकरण का उपयोग करके की जा सकती है:
ΔP = f * (L/D) * (ρ/2) * (V^2)
जहाँ ΔP दबाव ड्रॉप है, f घर्षण कारक है, L ट्यूब की लंबाई है, D ट्यूब का व्यास है, ρ तरल पदार्थ का घनत्व है, और V तरल पदार्थ का वेग है।
शेल और ट्यूब कंडेनसर के डिजाइन में कूलिंग वॉटर फ्लो रेट एक महत्वपूर्ण पैरामीटर है। कूलिंग वॉटर फ्लो रेट प्रक्रिया द्रव की हीट ड्यूटी और कूलिंग वॉटर के इनलेट और आउटलेट के बीच तापमान अंतर पर निर्भर करता है। कूलिंग वॉटर फ्लो रेट की गणना निम्नलिखित समीकरण का उपयोग करके की जा सकती है:
मी=क्यू / (सीपी * ΔT)
जहाँ m शीतलन जल की द्रव्यमान प्रवाह दर है, Cp शीतलन जल की विशिष्ट ऊष्मा क्षमता है, और ΔT शीतलन जल के इनलेट और आउटलेट के बीच तापमान का अंतर है।
प्रक्रिया द्रव का उचित शीतलन सुनिश्चित करने के लिए, शीतलन जल प्रवाह दर प्रक्रिया द्रव द्वारा उत्पन्न ऊष्मा को हटाने के लिए पर्याप्त होनी चाहिए।

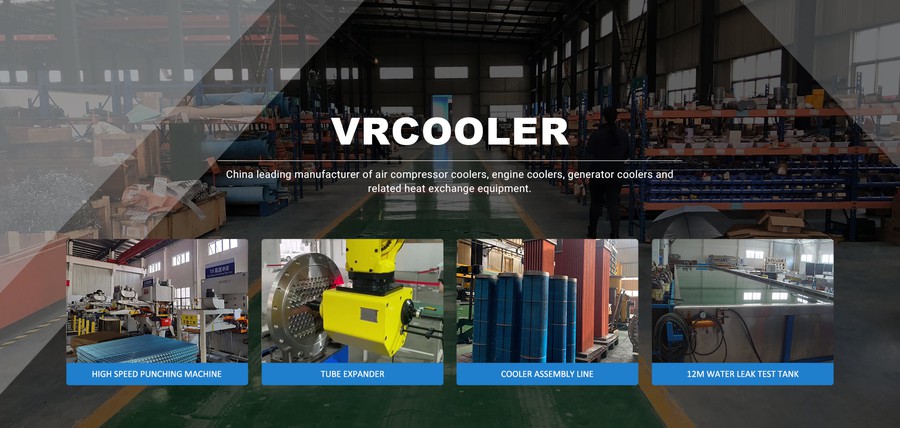

हमारी फैक्टरी
हमारे कारखाने में पूर्ण उत्पादन उपकरण, उन्नत उत्पादन तकनीक, सही परीक्षण विधियां और गारंटीकृत गुणवत्ता है।
हमने IS09001 अंतर्राष्ट्रीय गुणवत्ता प्रणाली प्रमाणीकरण पारित कर दिया है।
एयर कंप्रेसर कूलर / इंजन कूलर / जनरेटर कूलर के डिजाइन, विकास और उत्पादन में, हम गुणवत्ता को केंद्र और ग्राहक संतुष्टि को अवधारणा के रूप में मानते हैं।
हमारे कारखाने में पेशेवर इंजीनियर हैं जो ग्राहकों के लिए विभिन्न उत्पादों और विभिन्न गैर-मानक उपकरणों का डिजाइन और निर्माण कर सकते हैं।
